보국전자 전기냉풍기 BKCF-15R07 분해 청소 조립


보국전자 전기냉풍기를 분해하여 세척 후 건조시켜 조립하였습니다.
제품 측면에 붙은 라벨에 표시된 품명은 전기냉풍기이고 모델명은 BKCF-15R07, 220V에 60Hz의 정격전압이고 소비전력은 일반 선풍기와 비슷한 60W의 냉풍기입니다.
원산지는 중국이고 수입 판매원이 주식회사 보국전자로 대구광역시 달서구 성서서로 57에 본사가 있습니다.
A/S와 제품 문의는 대표번호 1588-8775 입니다.

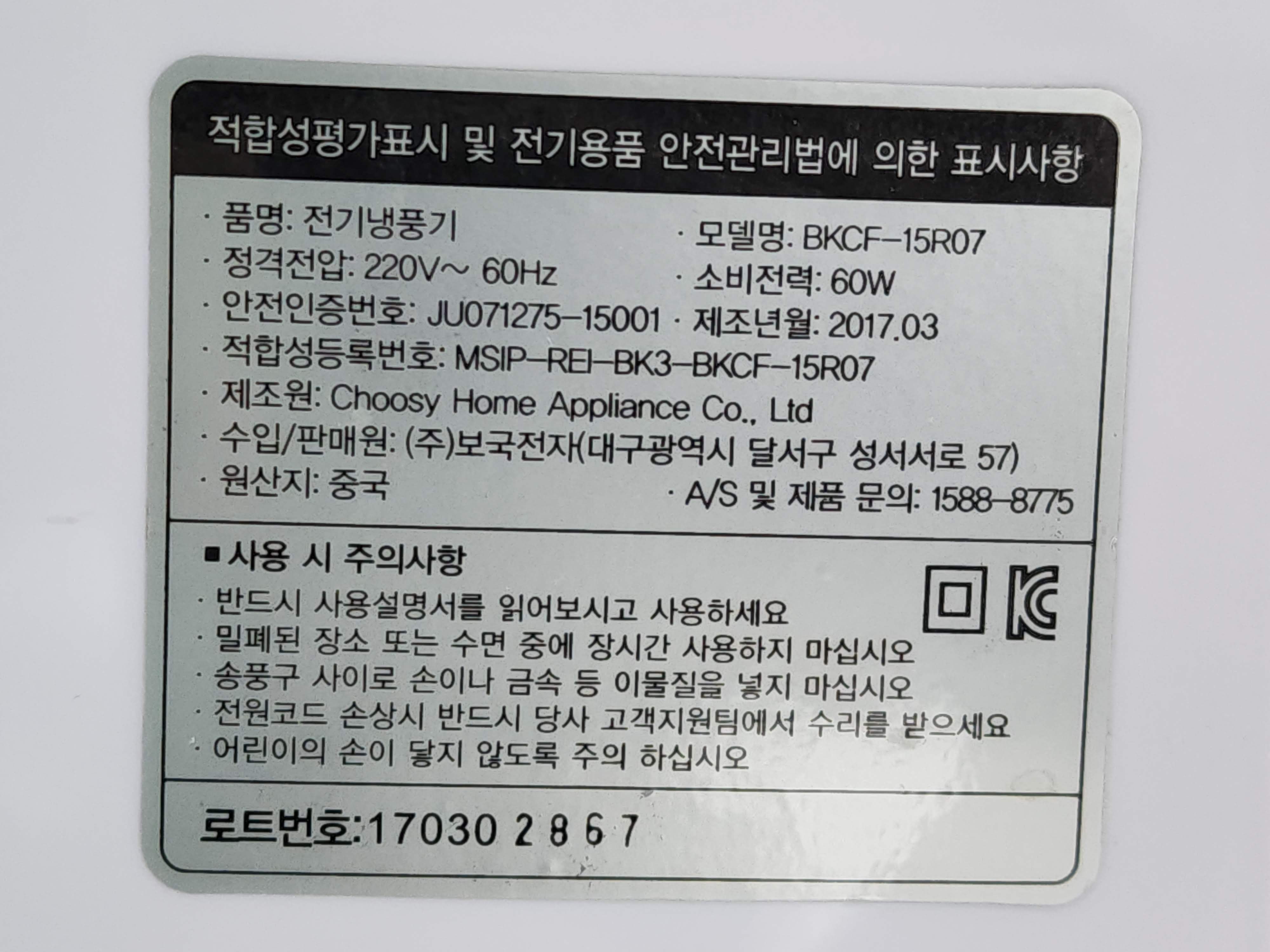

보국전자 전기냉풍기 BKCF-15R07 제품의 라벨


보국전자 전기냉풍기 분해과정의 사진을 찍지는 못하였지만 조립의 역순이니 아래 조립 순서 사진들을 참고하시기 바랍니다.

청소를 시작할 때는 겉에 보이는 부분만 살짝 분해하여 청소하면 되겠다 싶어 사진도 남기지 않고 바로 진행하였습니다.

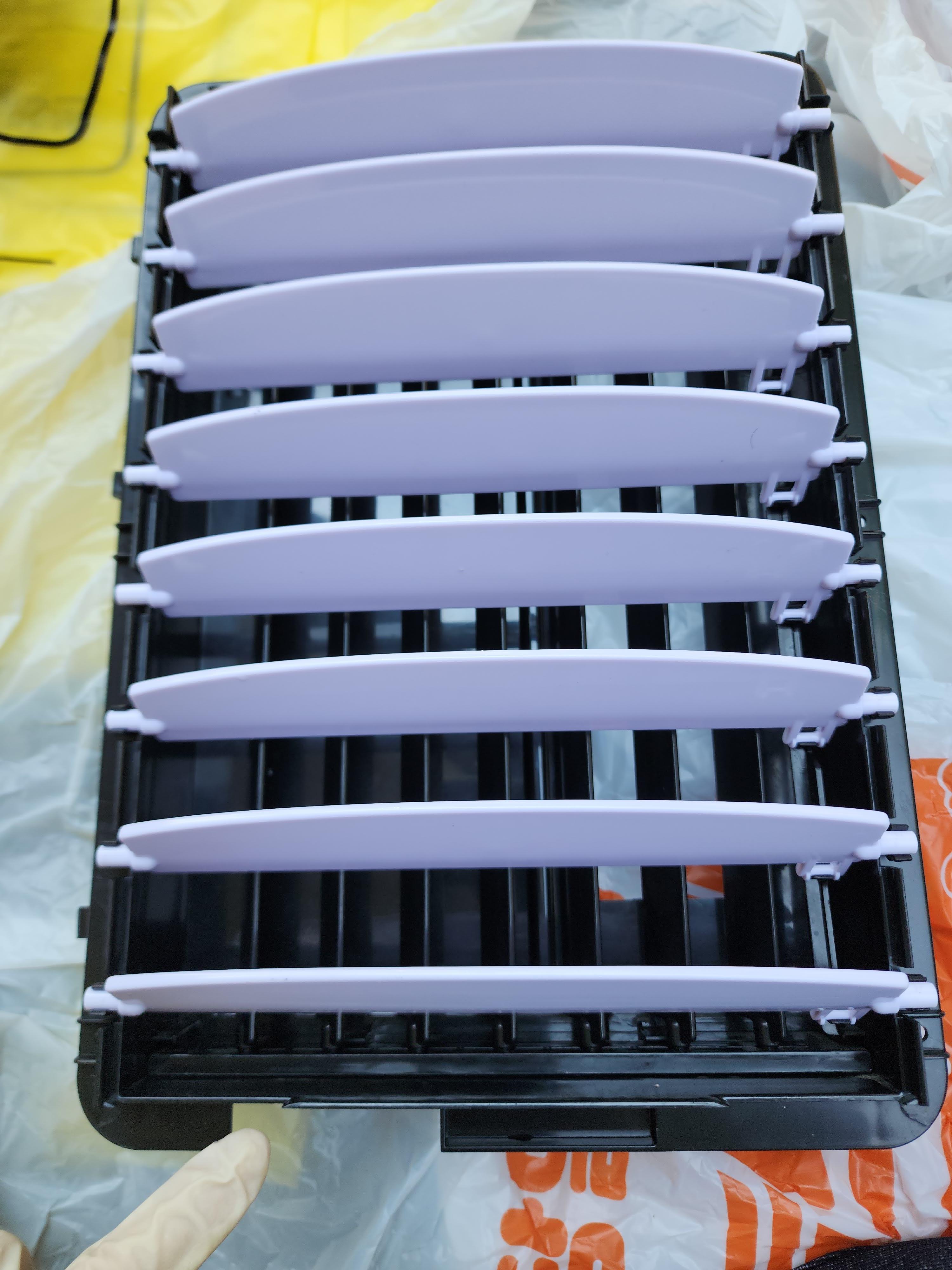

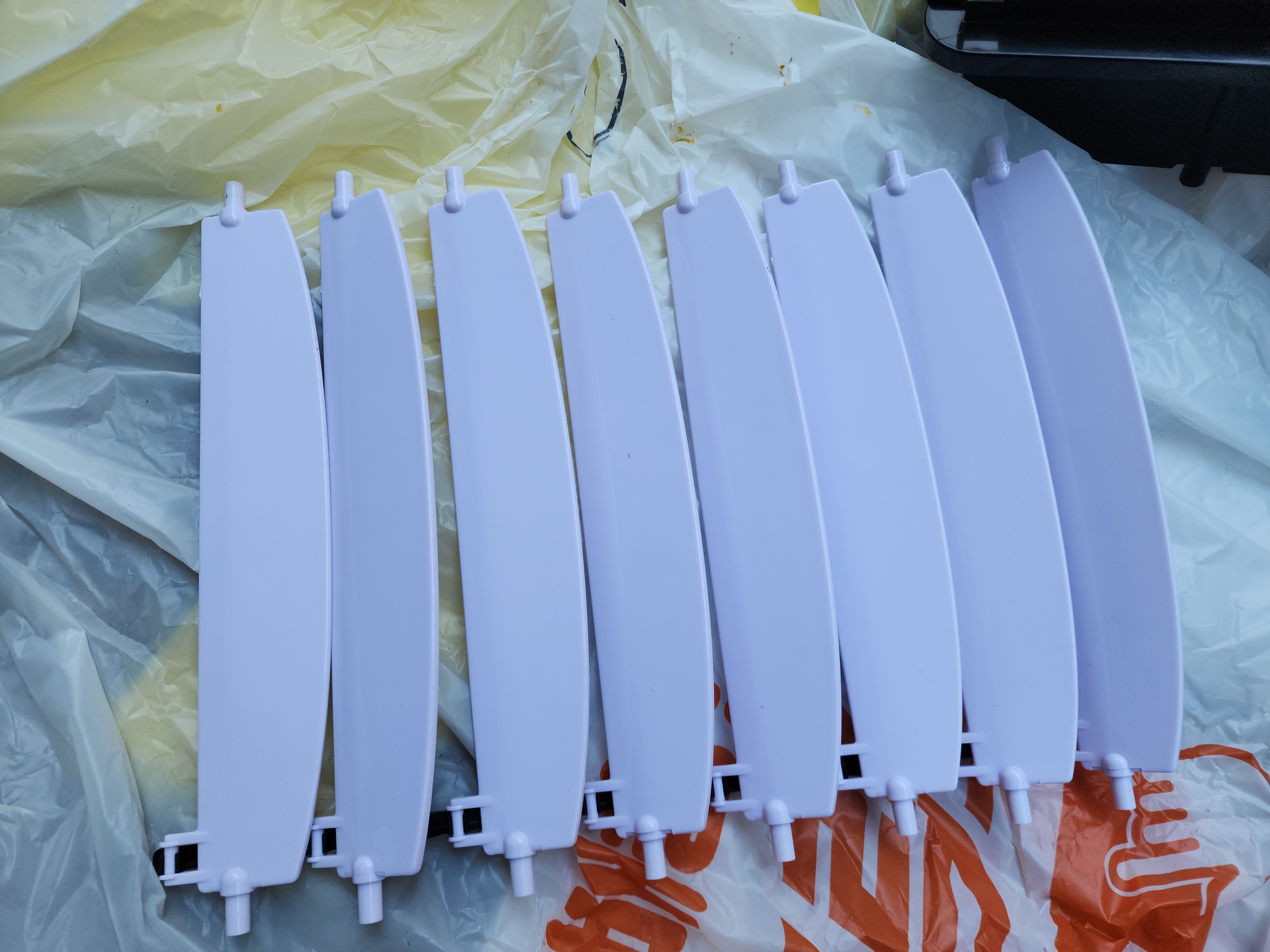

위 사진은 냉풍기를 정면에서 바라보았을 때 보이는 날개로 분해 후 세척하고 건조시킨 후 한쪽에 날개를 물고 상하 각도를 조절할 수 있도록 하는 기다란 부품에 조립한 모습입니다.
세척 후 세게 털어서 말리면 빠르게 건조시킬 수 있어 시간을 단축할 수 있습니다.

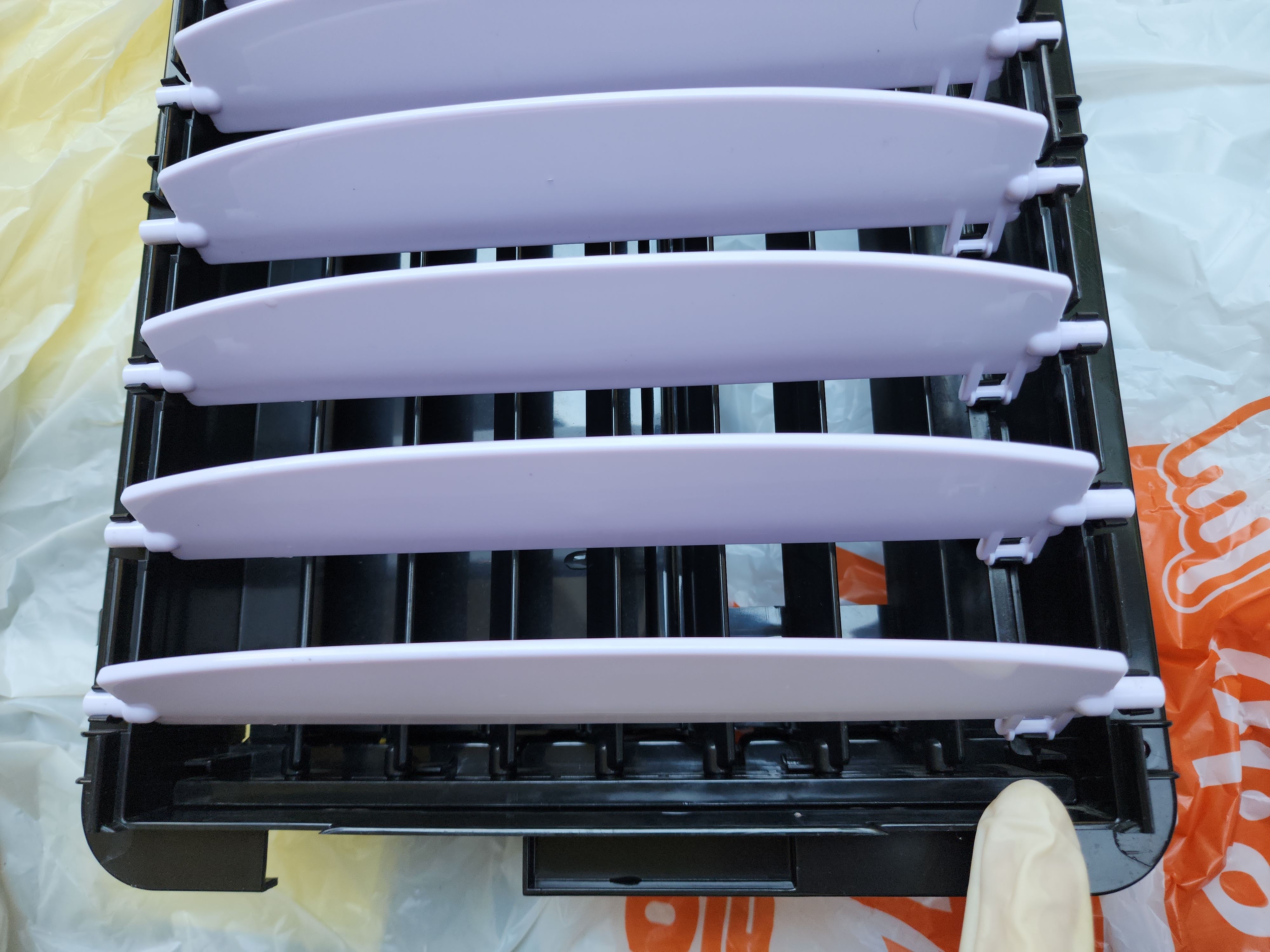

위 사진처럼 손가락으로 가리키는 부분을 아래로 놨을 때 날개를 상하로 각도 조절해주는 기다란 부속이 오른쪽으로 위치하도록 조립하면 됩니다.

날개 조립방향이 바뀌면 상하각도 조절이 되지 않습니다.

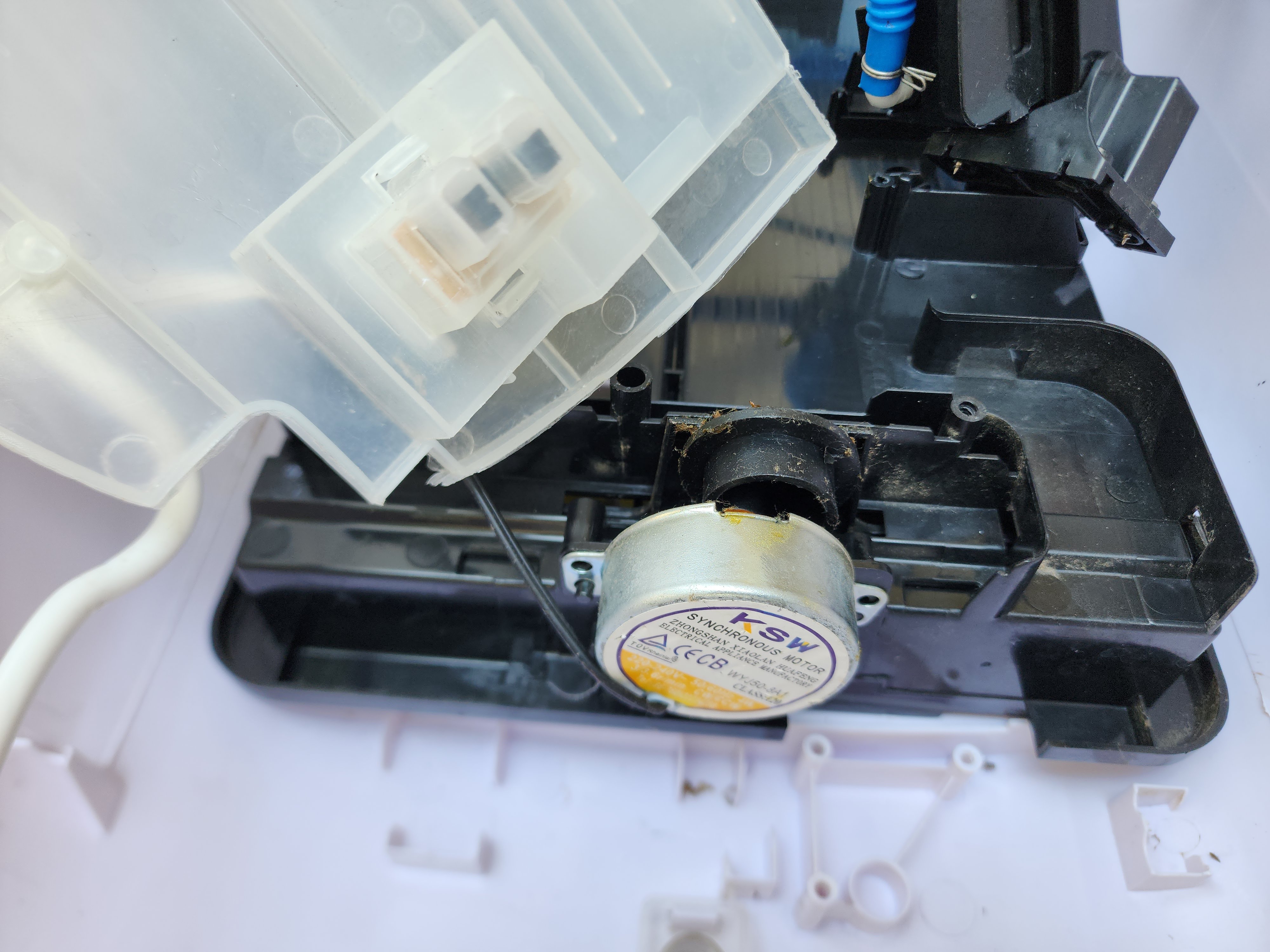

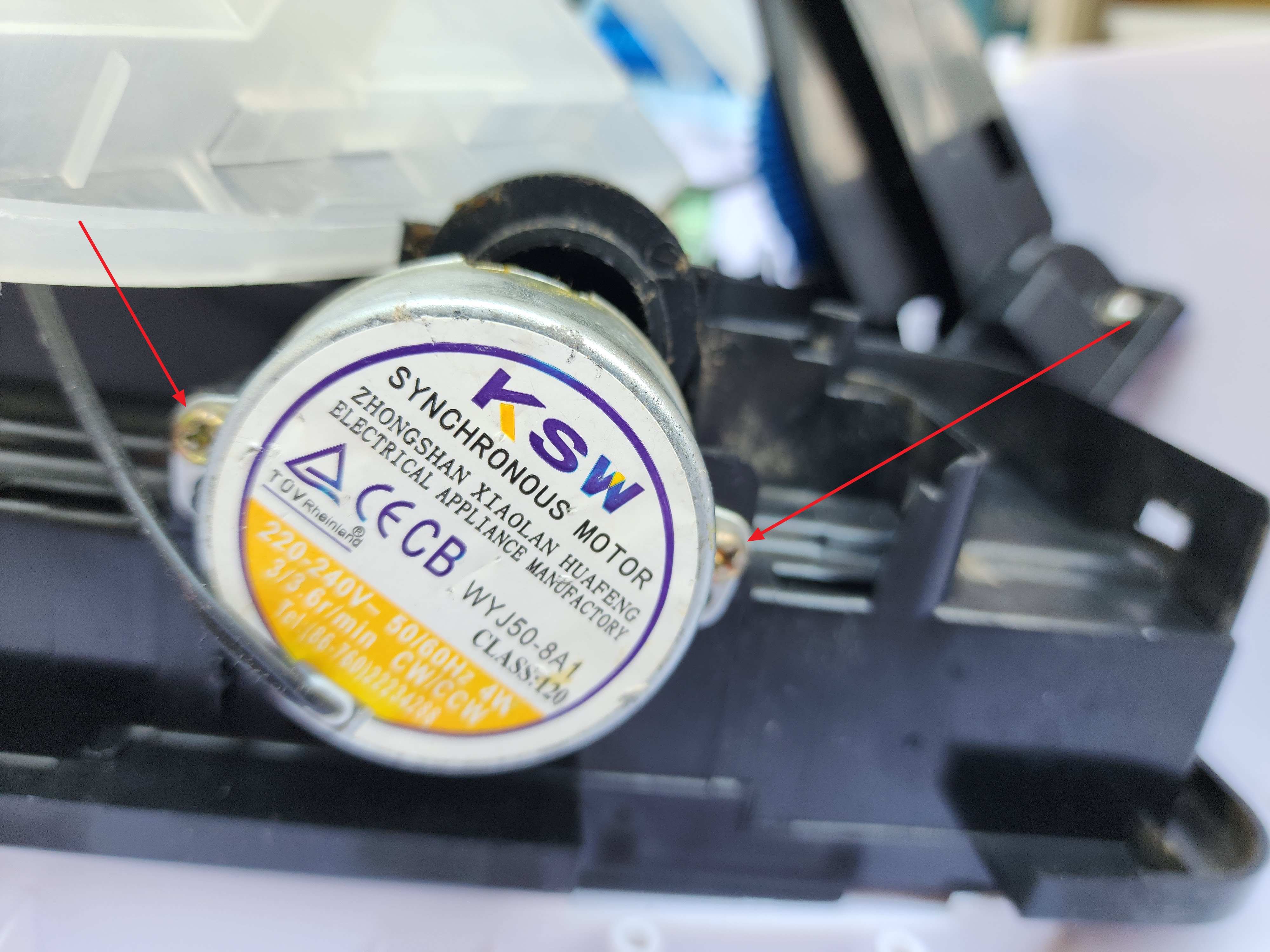

위 사진은 세로로 긴 날개의 방향을 좌우로 바꾸어 주는 모터로 냉풍의 방향을 좌우로 전환 시켜주는 기능을 합니다.
흰색의 바깥 날개보다 더 안쪽에 위치하며 검정색을 띄고 있습니다.

좌우 냉풍의 방향을 조절해주는 모터의 조립은 나사 색상도 크기도 다르니 분해할 때 사진을 찍어 놓거나 구분하여 보관하면 헷갈리는 일이 없을 겁니다.

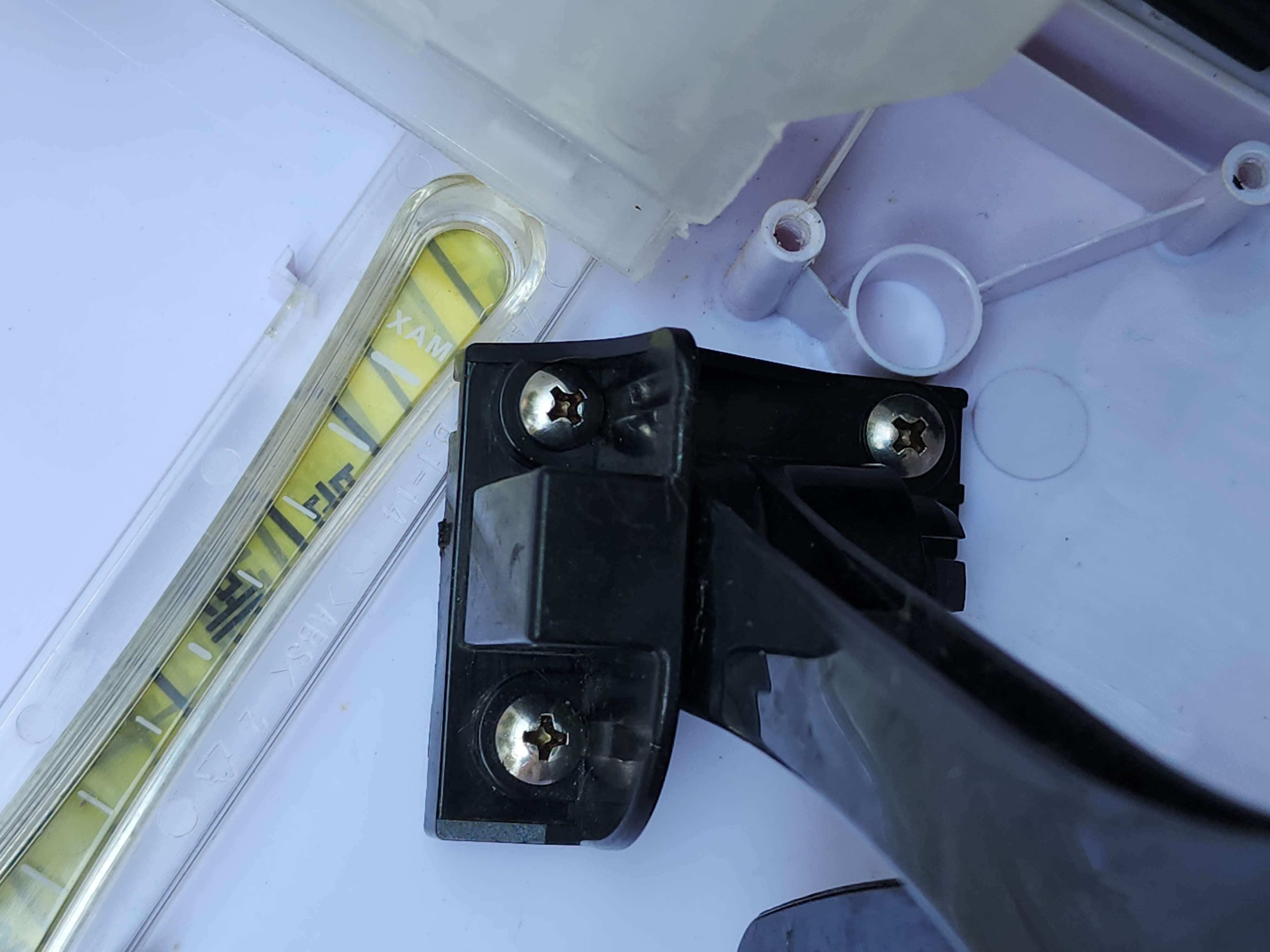

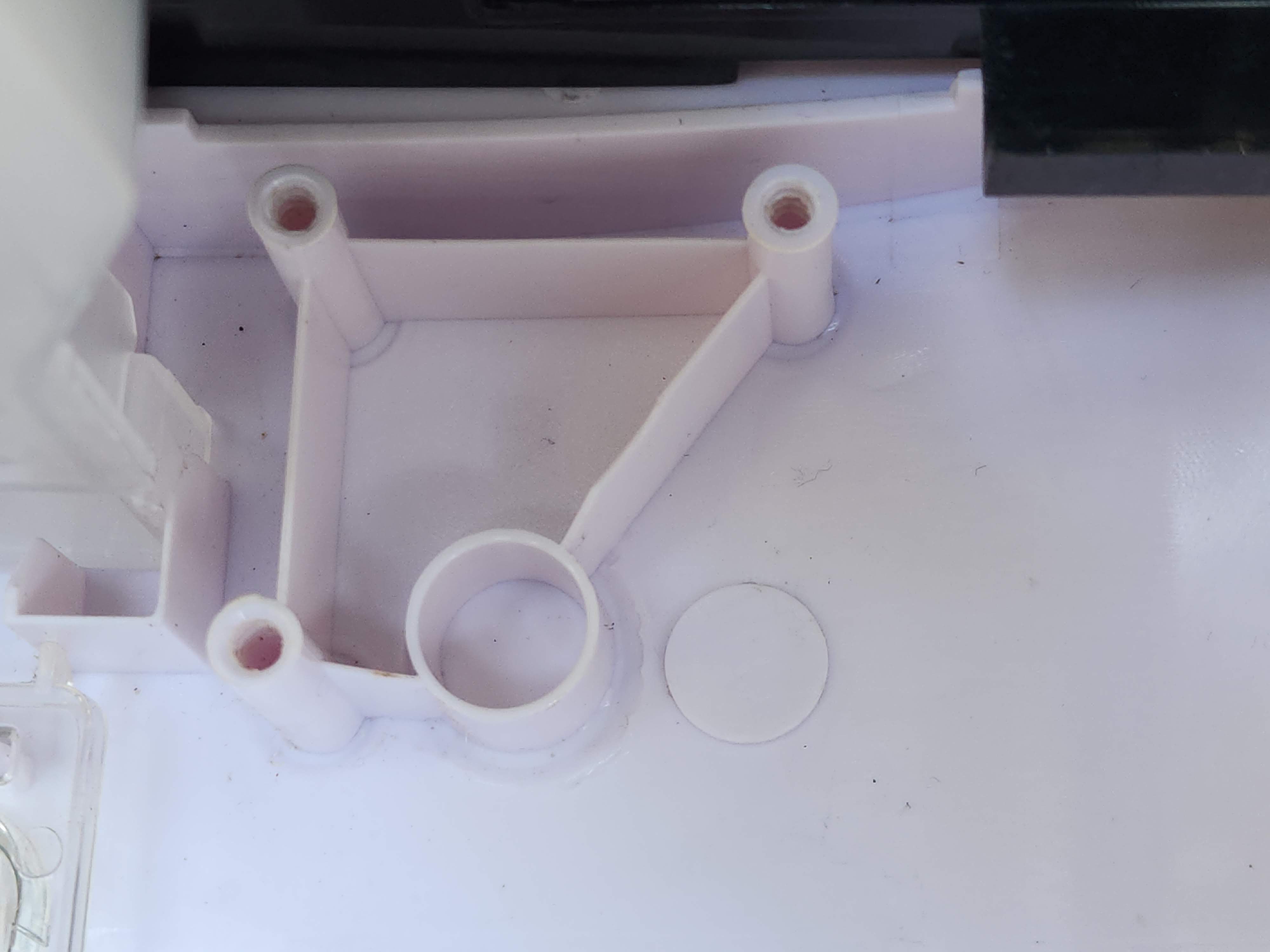

물통에 물이 일정 수준 이상 차오르면 냉풍기 전체의 작동을 멈추게 하는 센서를 고정하는 부분입니다.
세 개의 나사 중 안쪽의 직각을 이루는 나사를 먼저 결합하는 방법이 좋습니다.
세 개의 나사가 스테인리스 재질이어서 자석에 거의 반응하지 않습니다.
자석에 반응하지 않는 나사여서 바로 옆에 반투명의 플라스틱까지 분해하거나 움직여 공간을 확보하여 장착하면 빠릅니다.

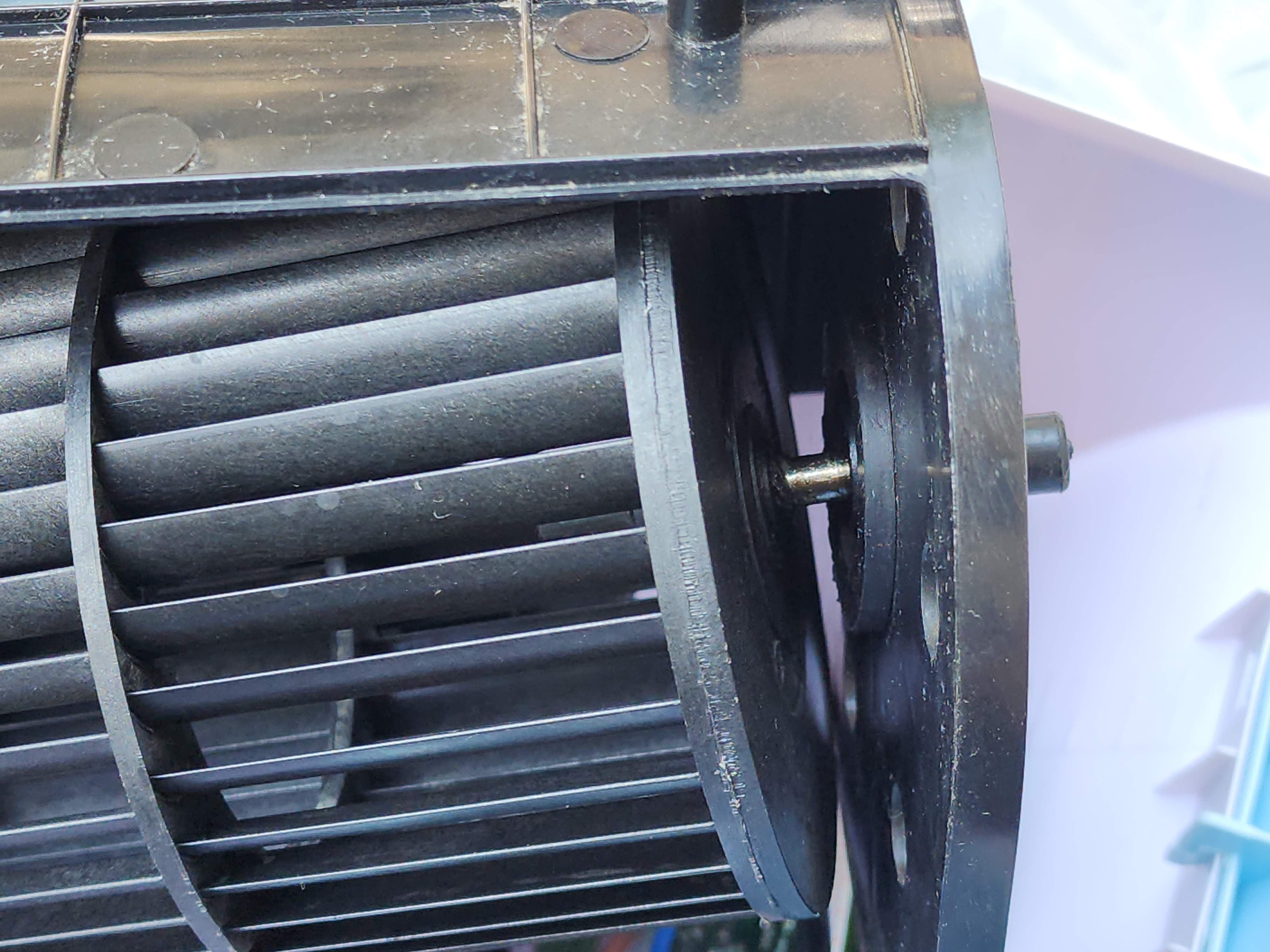

팬 조립은 팬 구동 모터의 반대편의 축을 먼저 끼워주는 방법으로 조립하면 됩니다.

그리고 팬을 회전시켜주는 모터를 결합합니다.

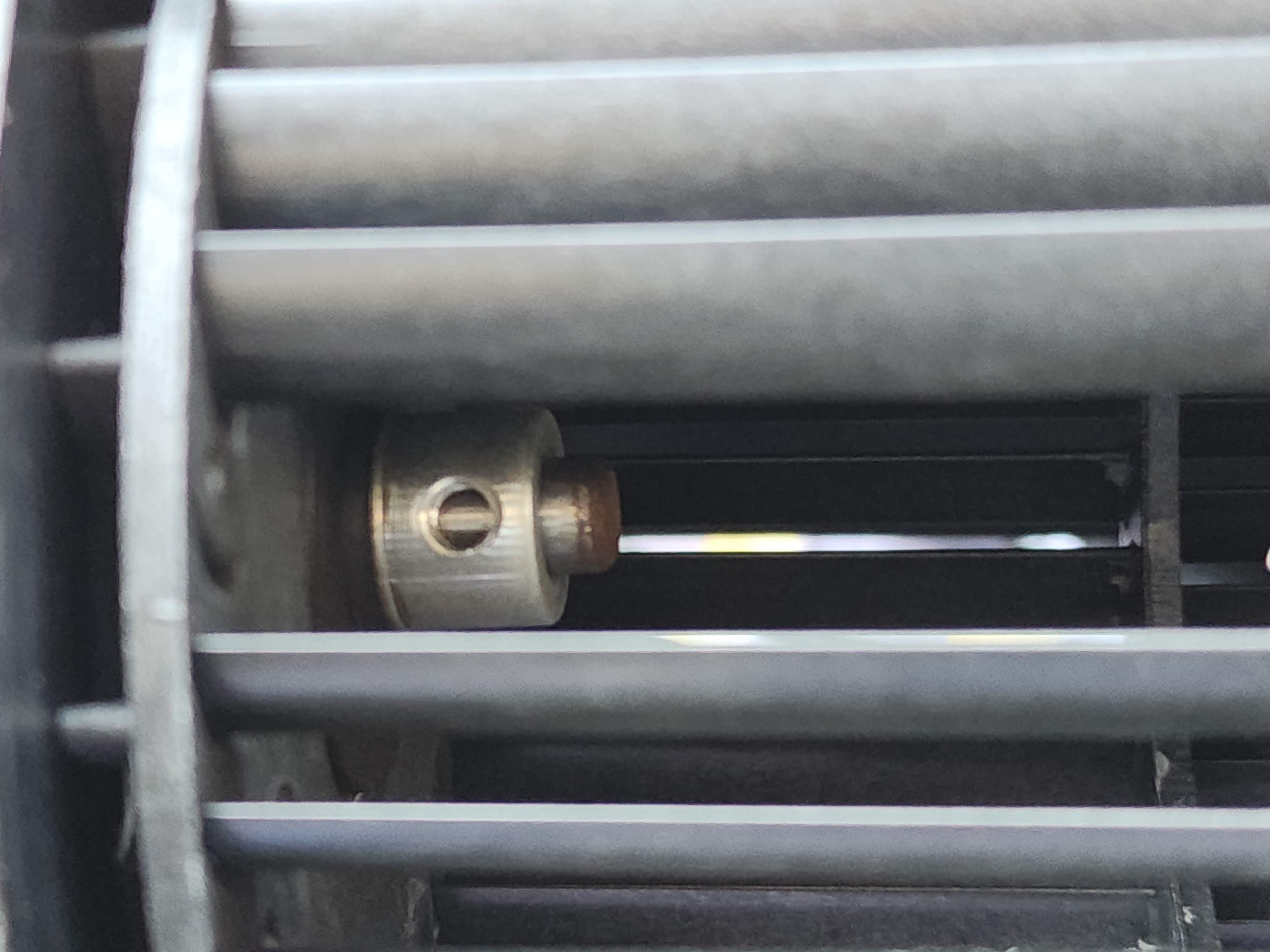

모터 구동축을 팬에 고정하는 나사를 사진에 보이는 부분에 조립합니다.

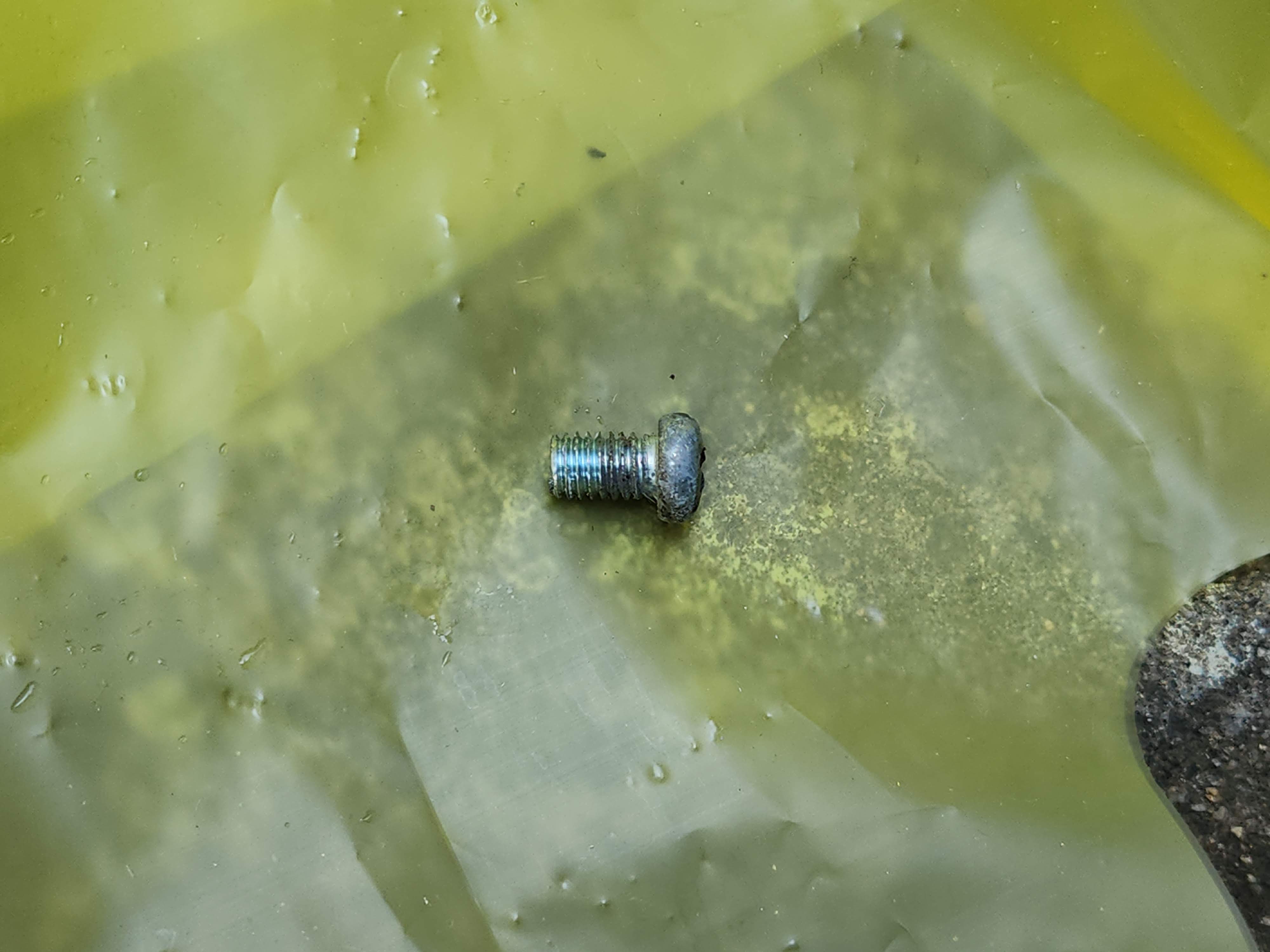

 모터 구동축에 결합하는 나사입니다.
전체 나사가 몇 개 빼고 다 똑같은 모양인데요.
모터 축에 고정하는 나사도 다른 몇 개 중에 하나입니다.

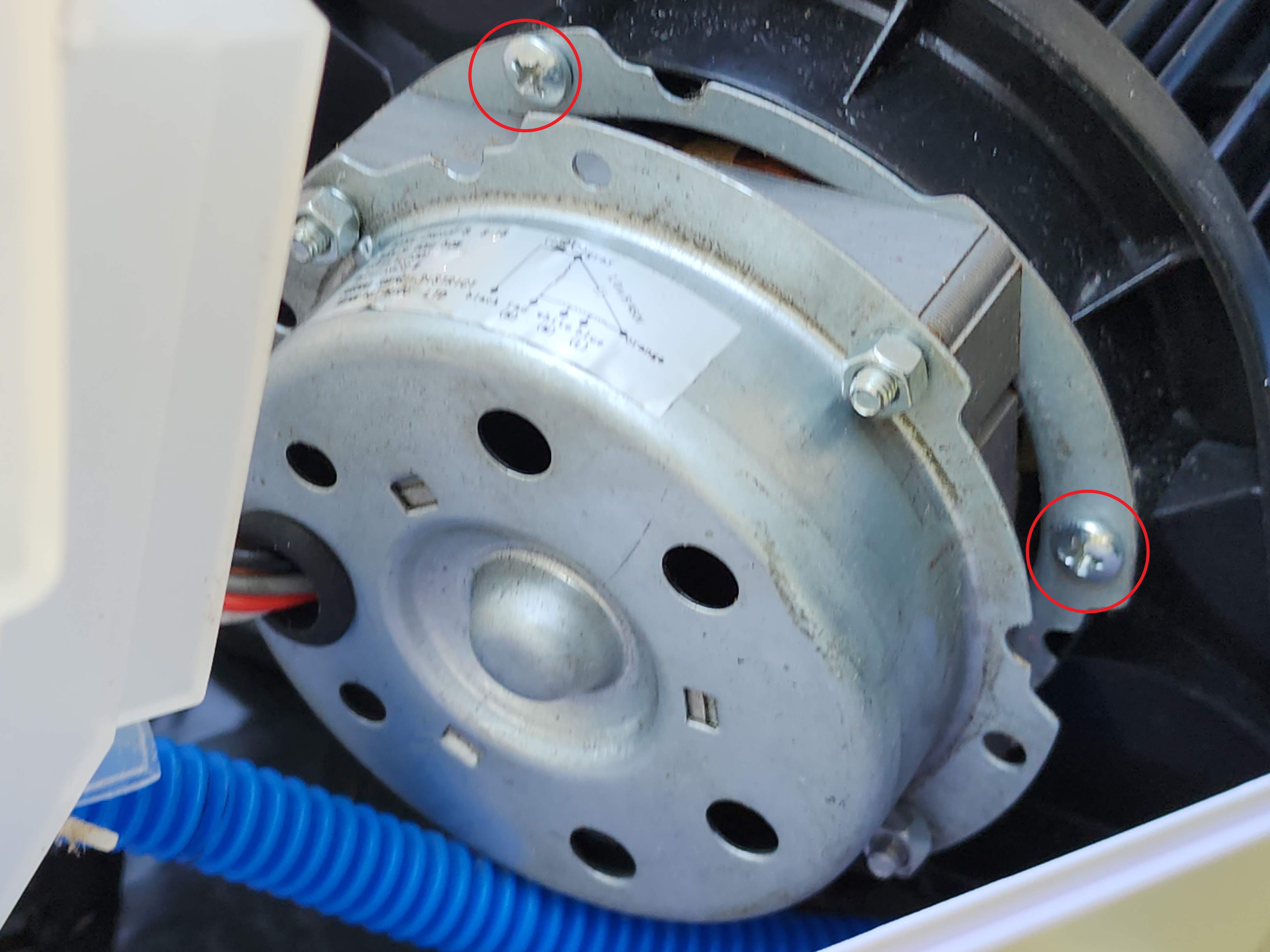

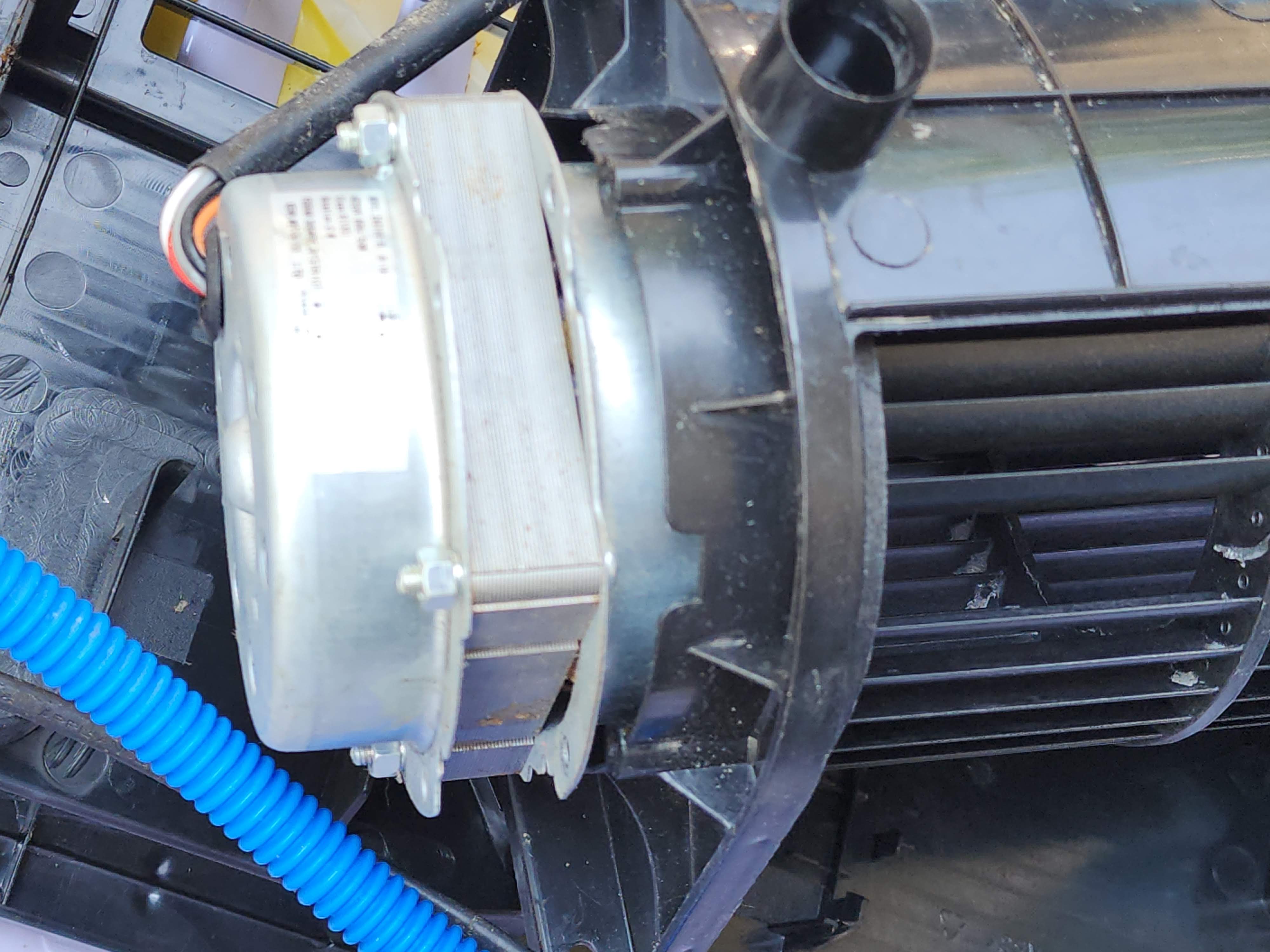

 빙 둘러 구동 모터를 나사로 고정한 모습입니다.

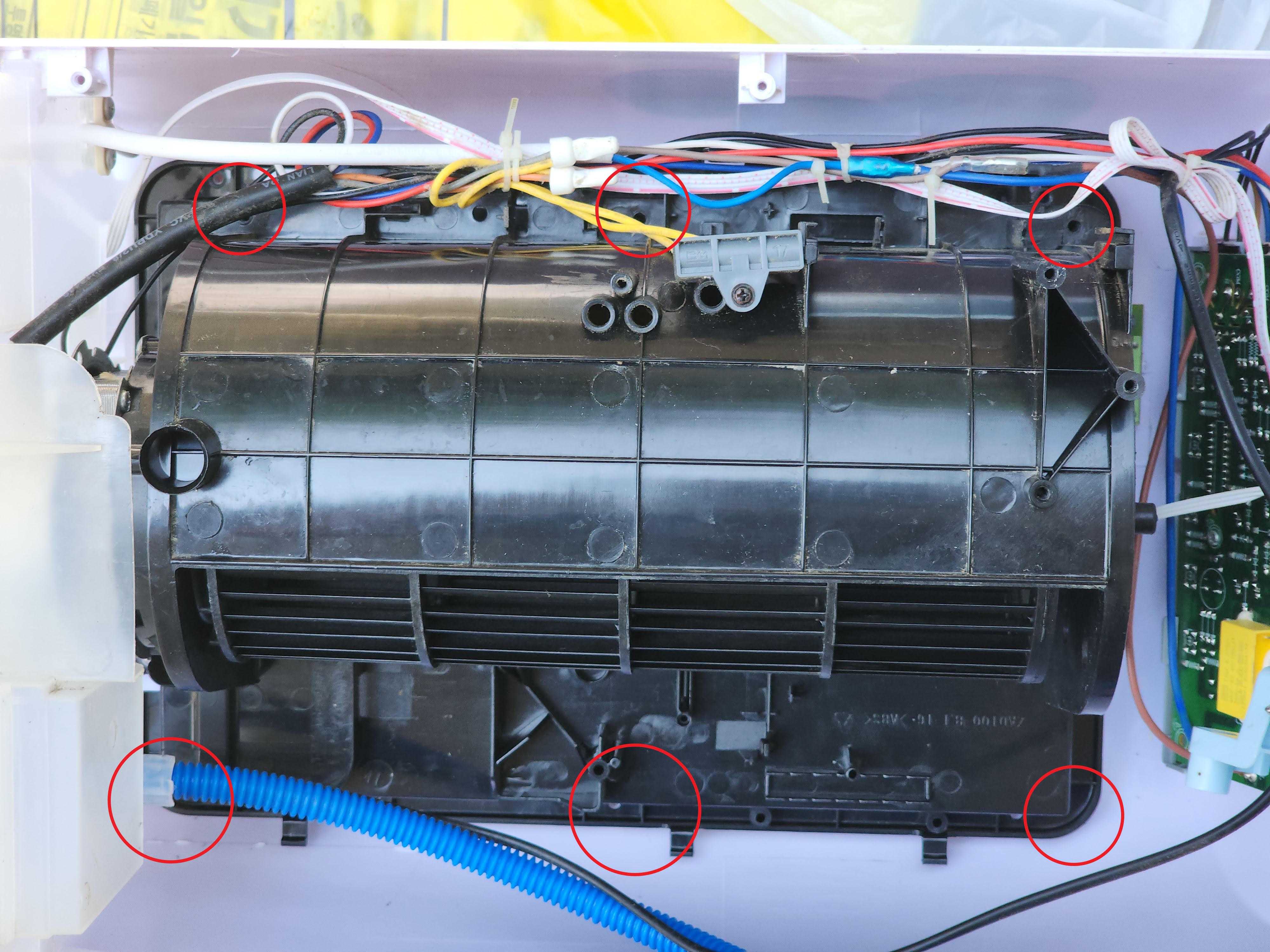

나사 구멍을 확인하며 본체에 잘 맞춘 후 동그라미 친 부분을 나사로 체결합니다.





물받이를 제위치에 끼워서 조립해 줍니다.

양 옆을 보아 제대로 조립되었는지 확인합니다.

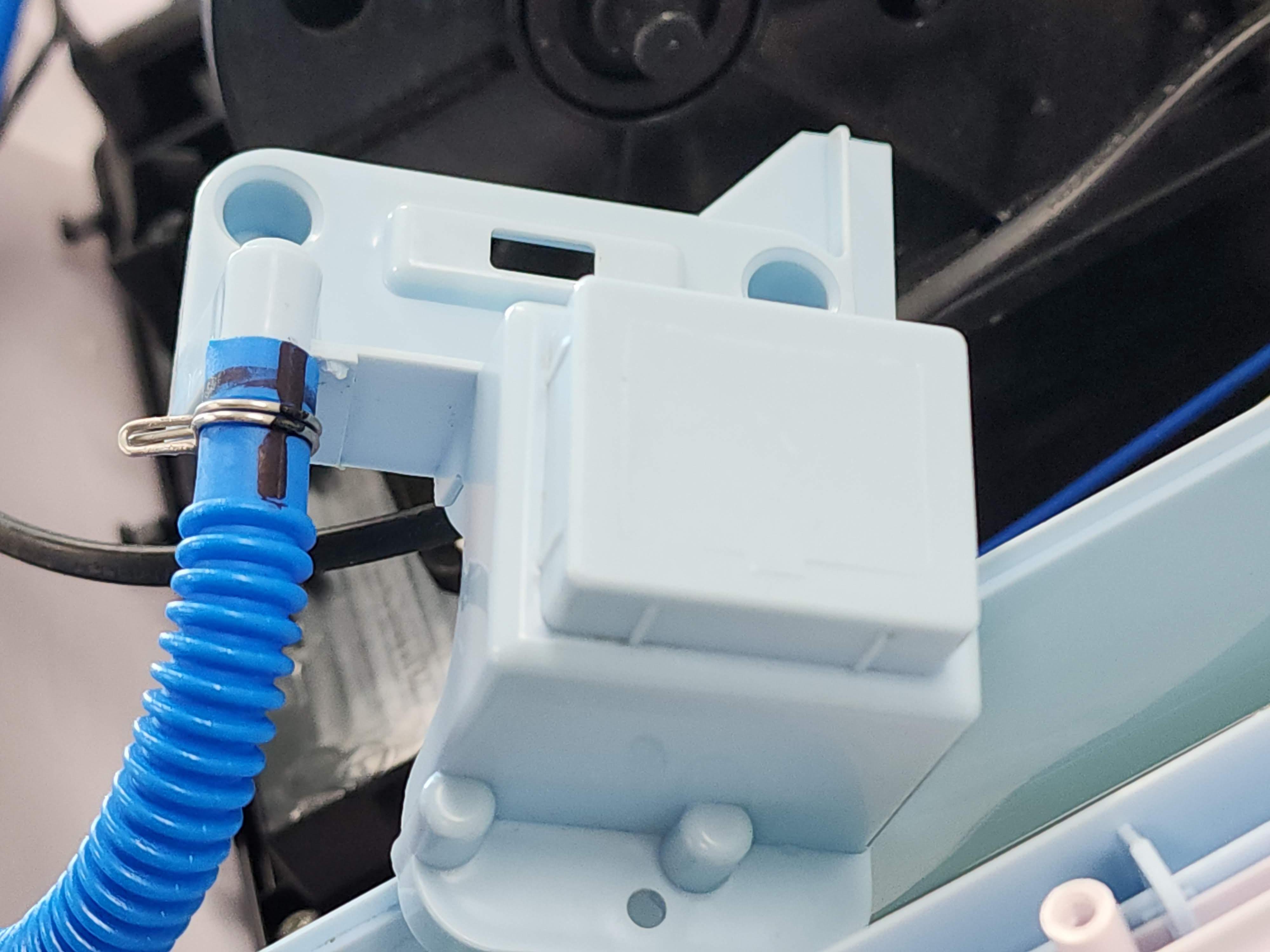

호스로 길게 연결된 직사각형의 부속인데요.
위쪽에 외형틀에 맞는 위치를 찾아 조립해 줍니다.
약간의 요령이 필요합니다.
그냥 놓으면 제 자리에 있지 않고 떨어지기 때문입니다.

위 사진에서 동그라미 부분을 엄지손가락과 검지손가락으로 잡고 조립하면 쉽습니다.
왼손으로 동그라미친 부분을 잡고 오른손으로는 직사각형의 부속을 아래쪽에서 잡고 전체적인 틀을 결합해 줍니다.
왼손으로 동그라미친 부분을 비교적 안정적으로 잡을 수 있다면 오른손으로는 직사각형의 부속품에서 손을 떼어 냉풍기의 전체 틀을 잡고 조립을 해 주면 됩니다.

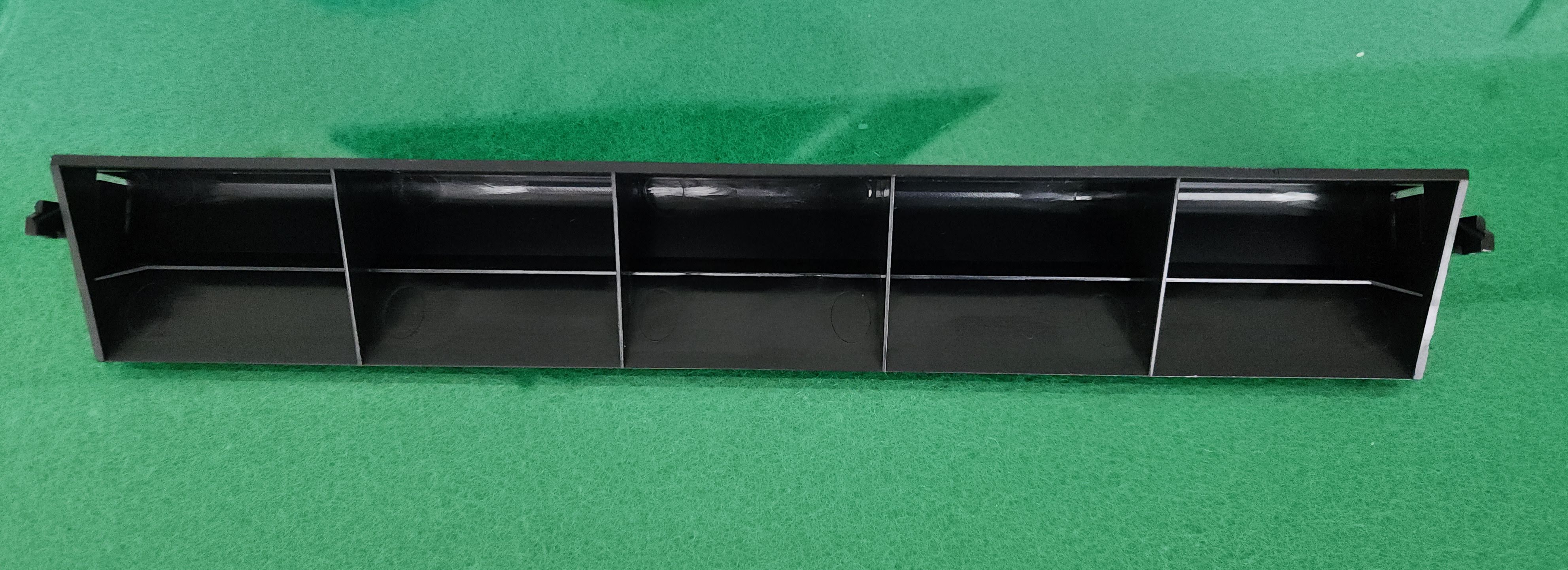

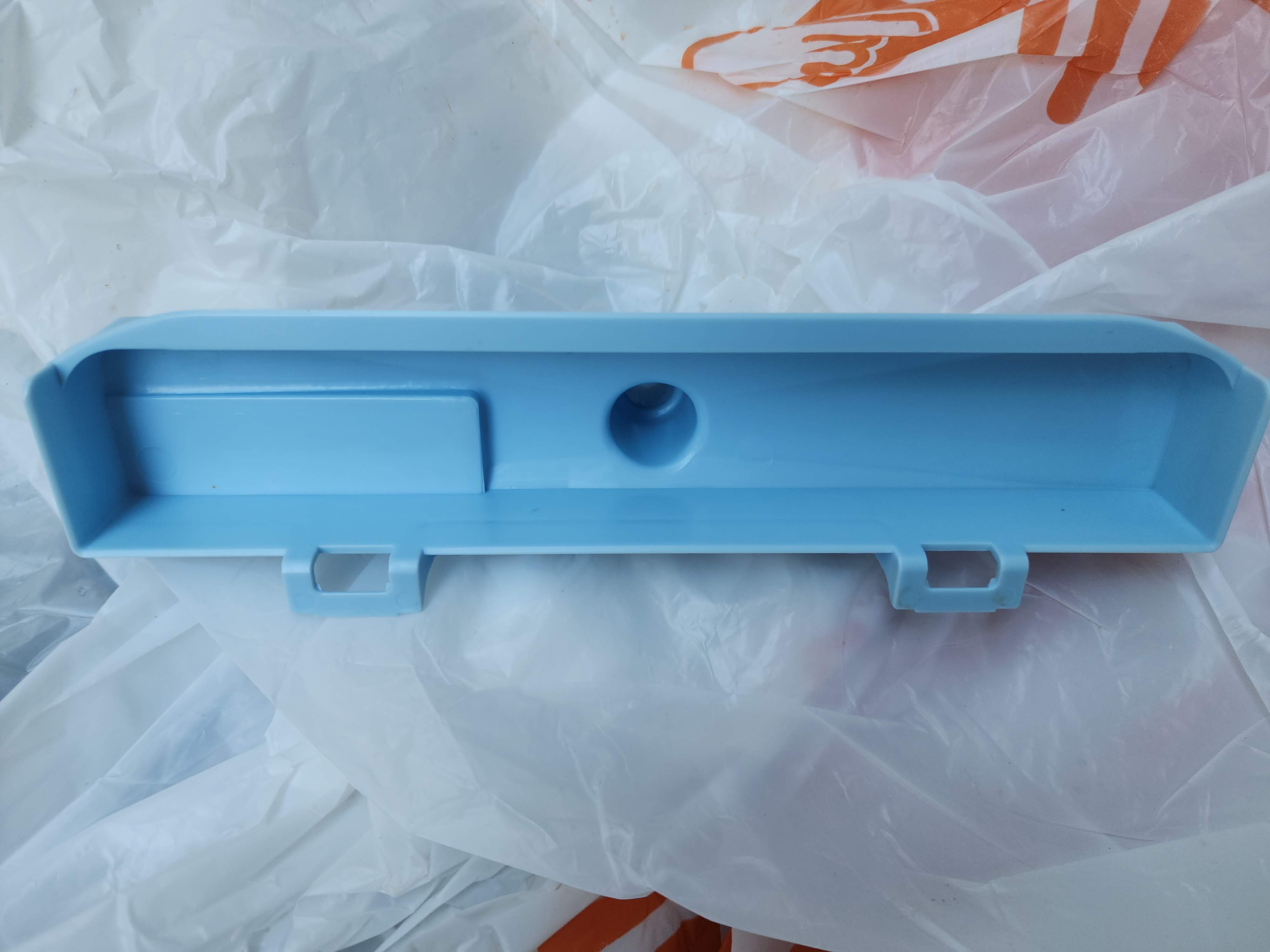

이 부속품 이름과 용도는 잘 모르겠지만
장착하는 곳을 찾지 못하여 한참을 애먹었습니다.

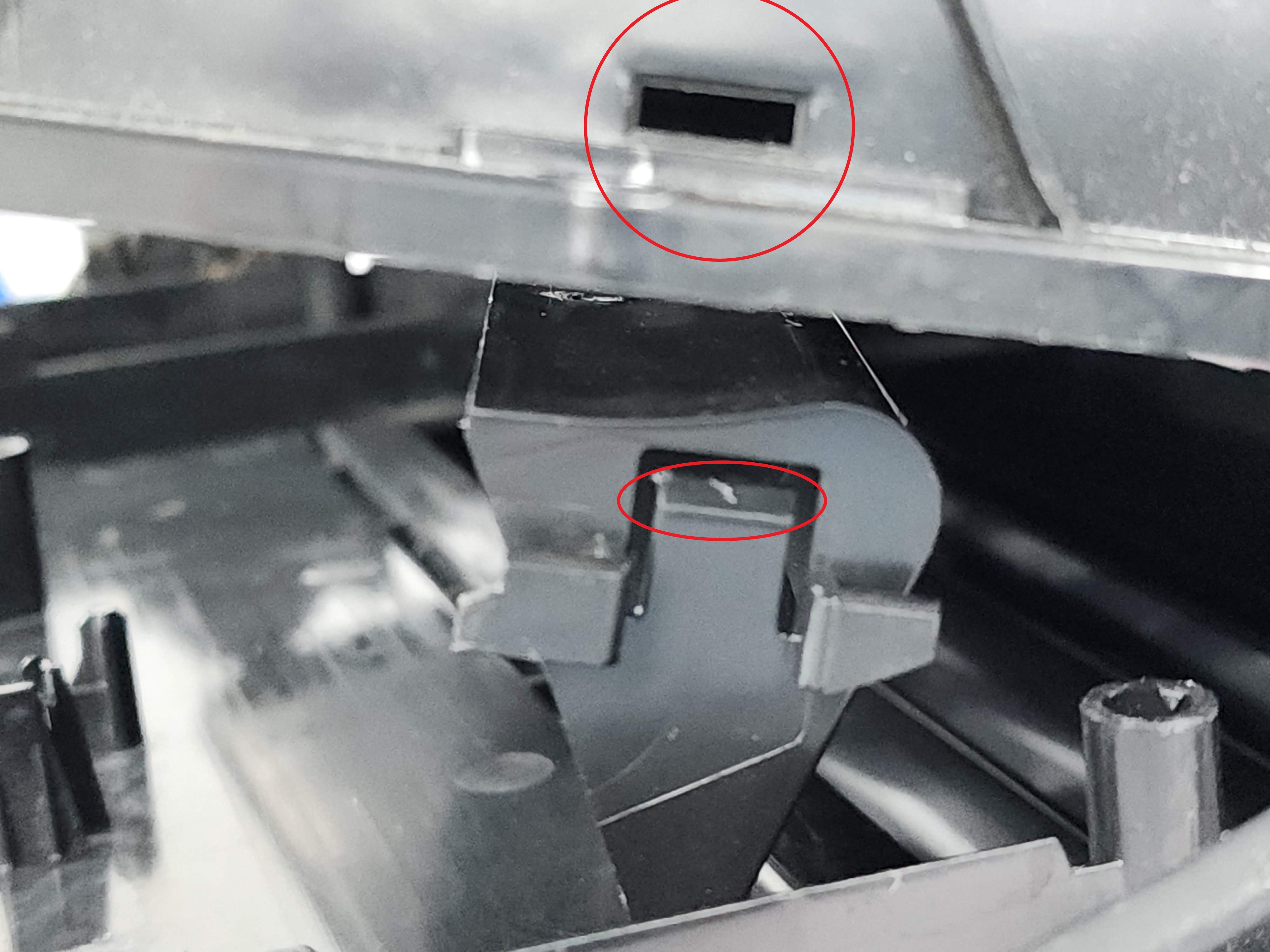

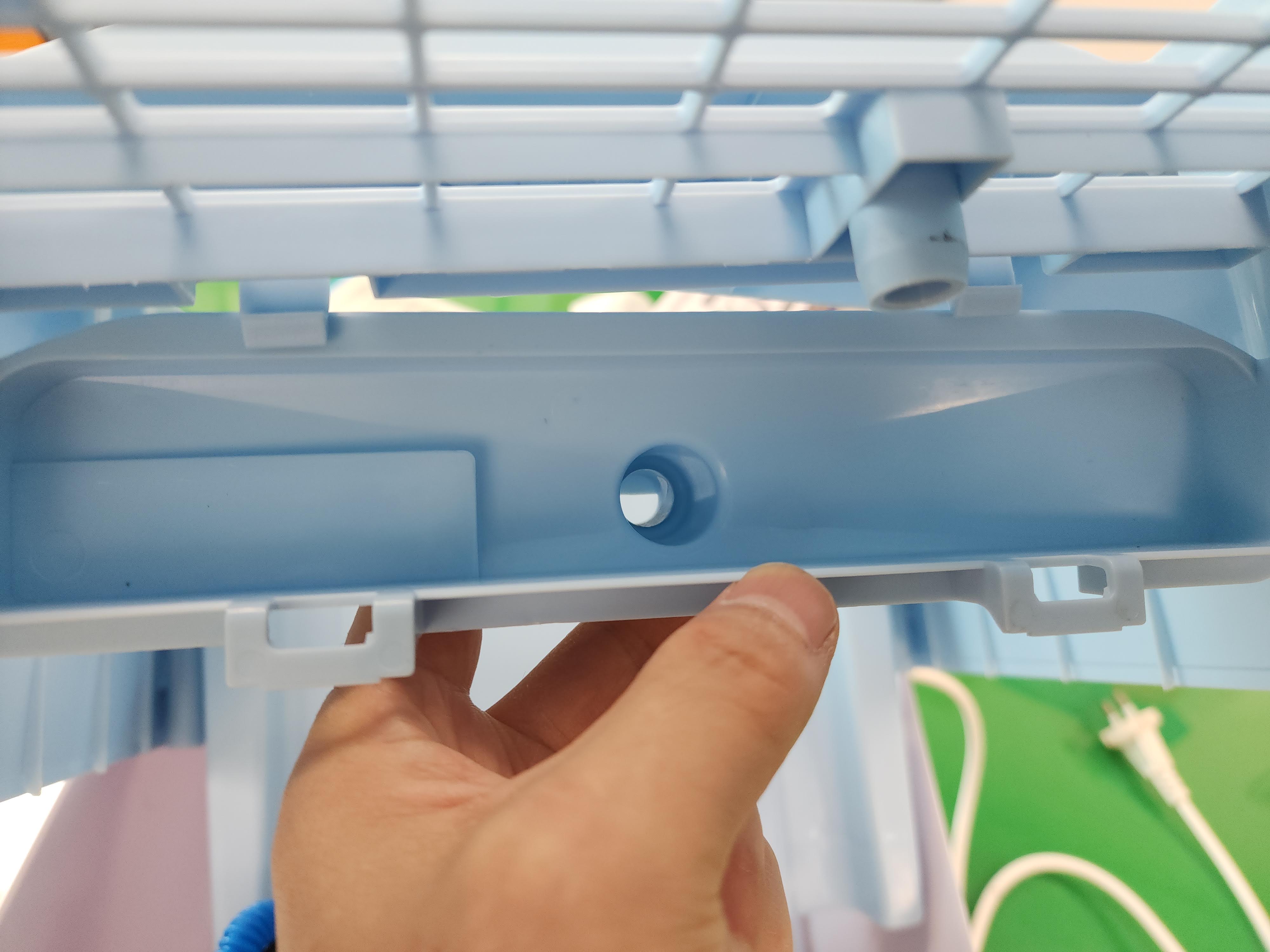

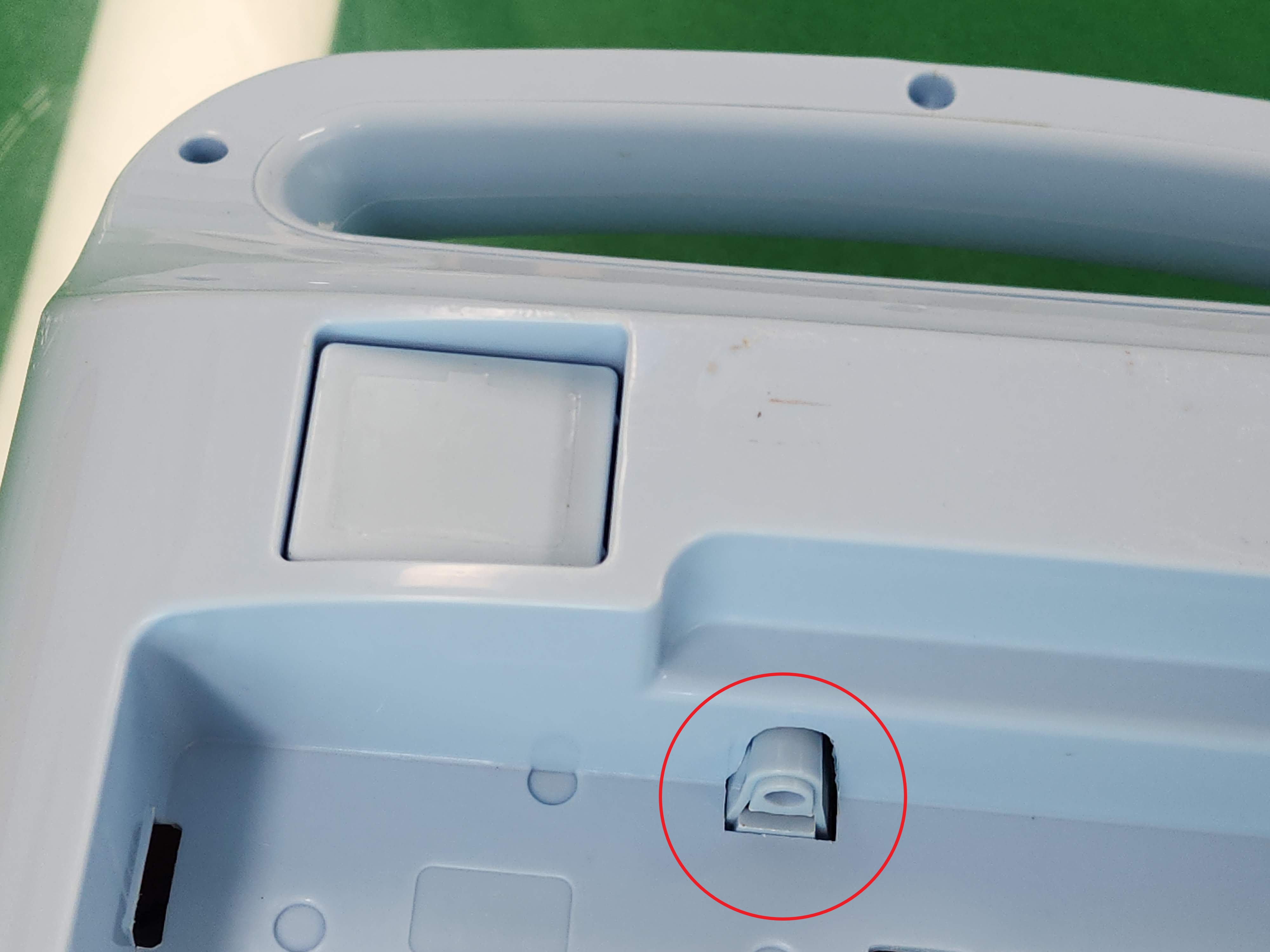

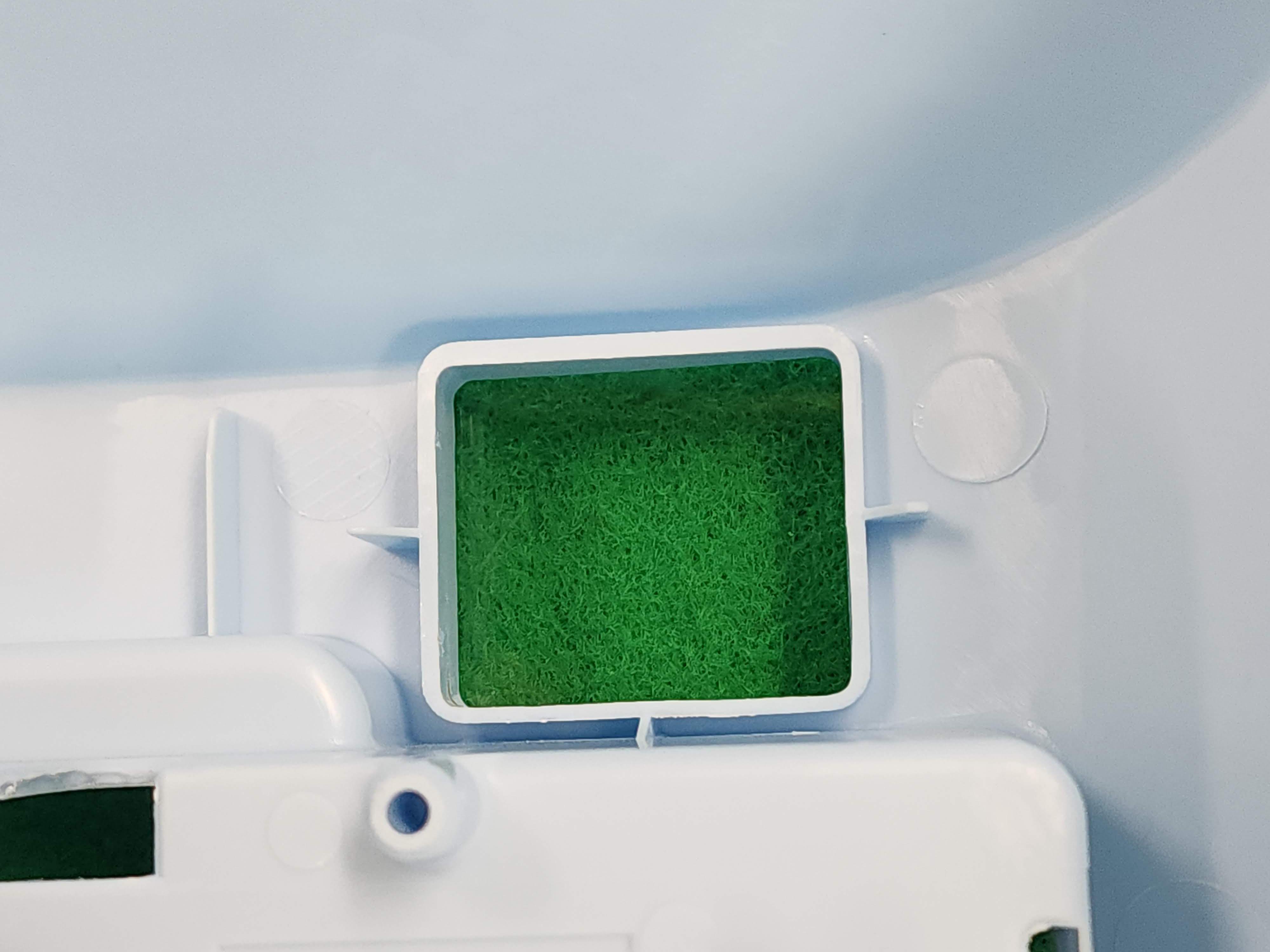

동그라미로 표시한 직사각형의 구멍과 아래 거는 부분이 만나 조립되는 구조입니다.

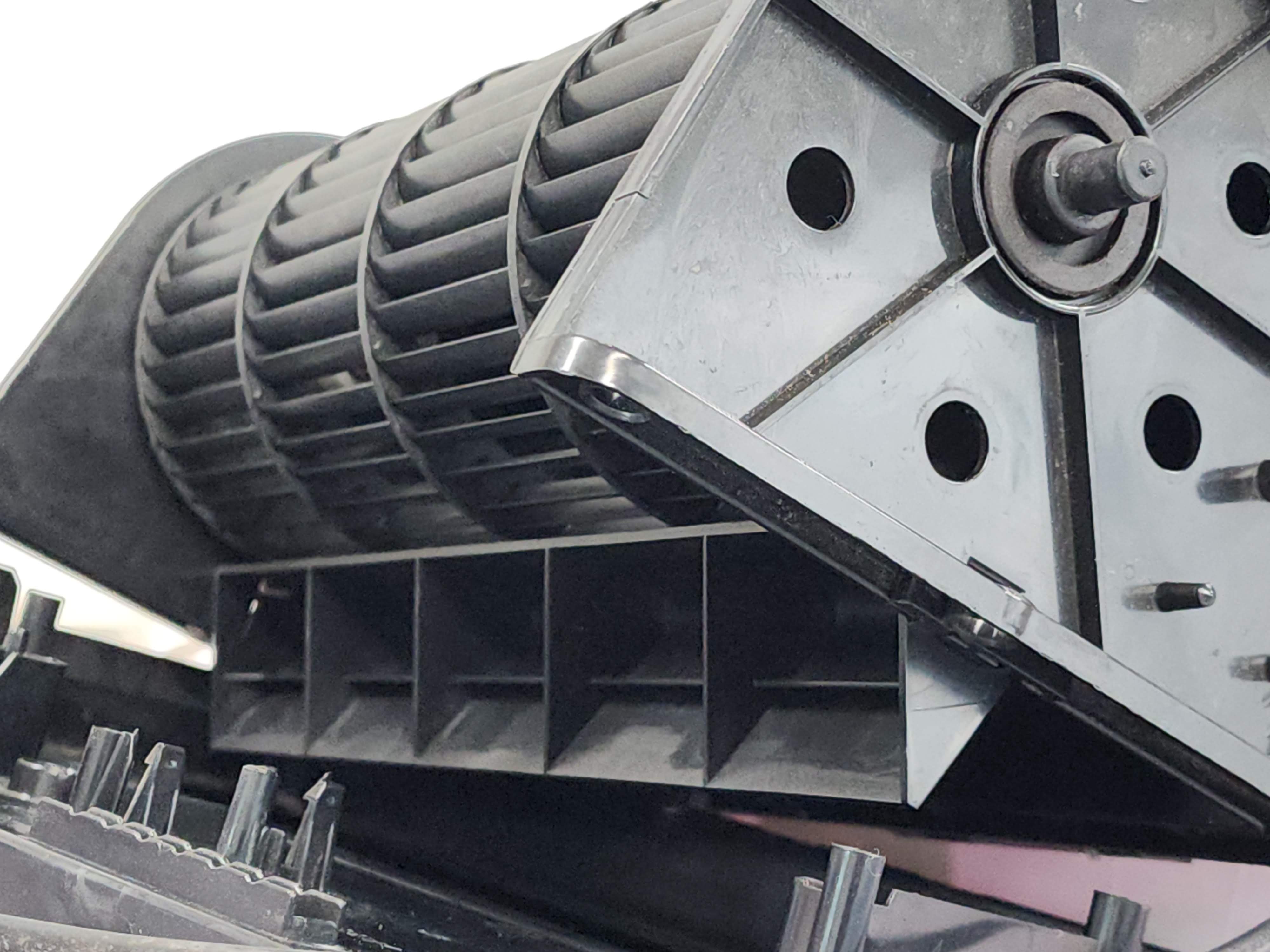

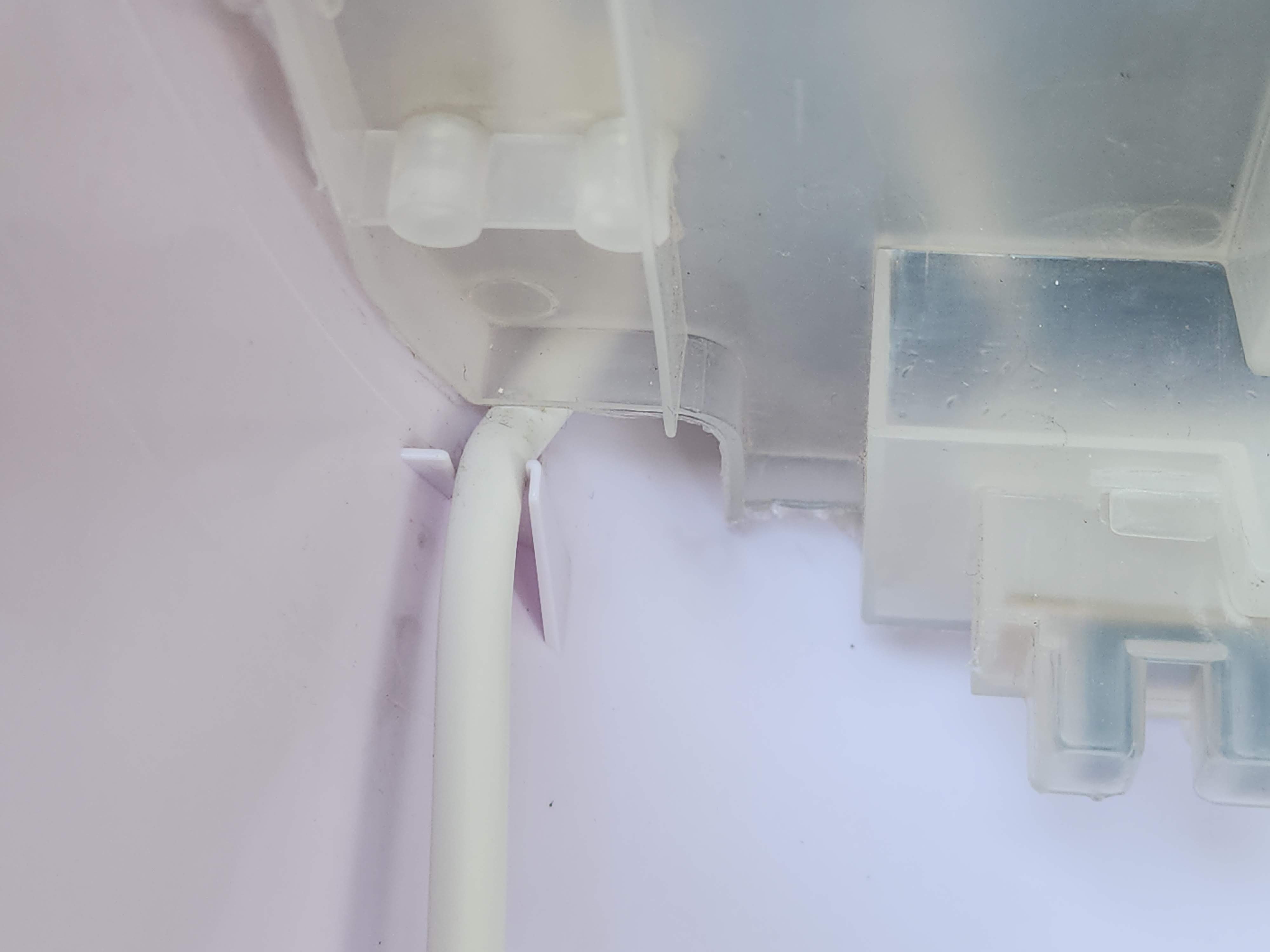

조금 다른 각도에서 부속 결합하기 전 모습입니다.

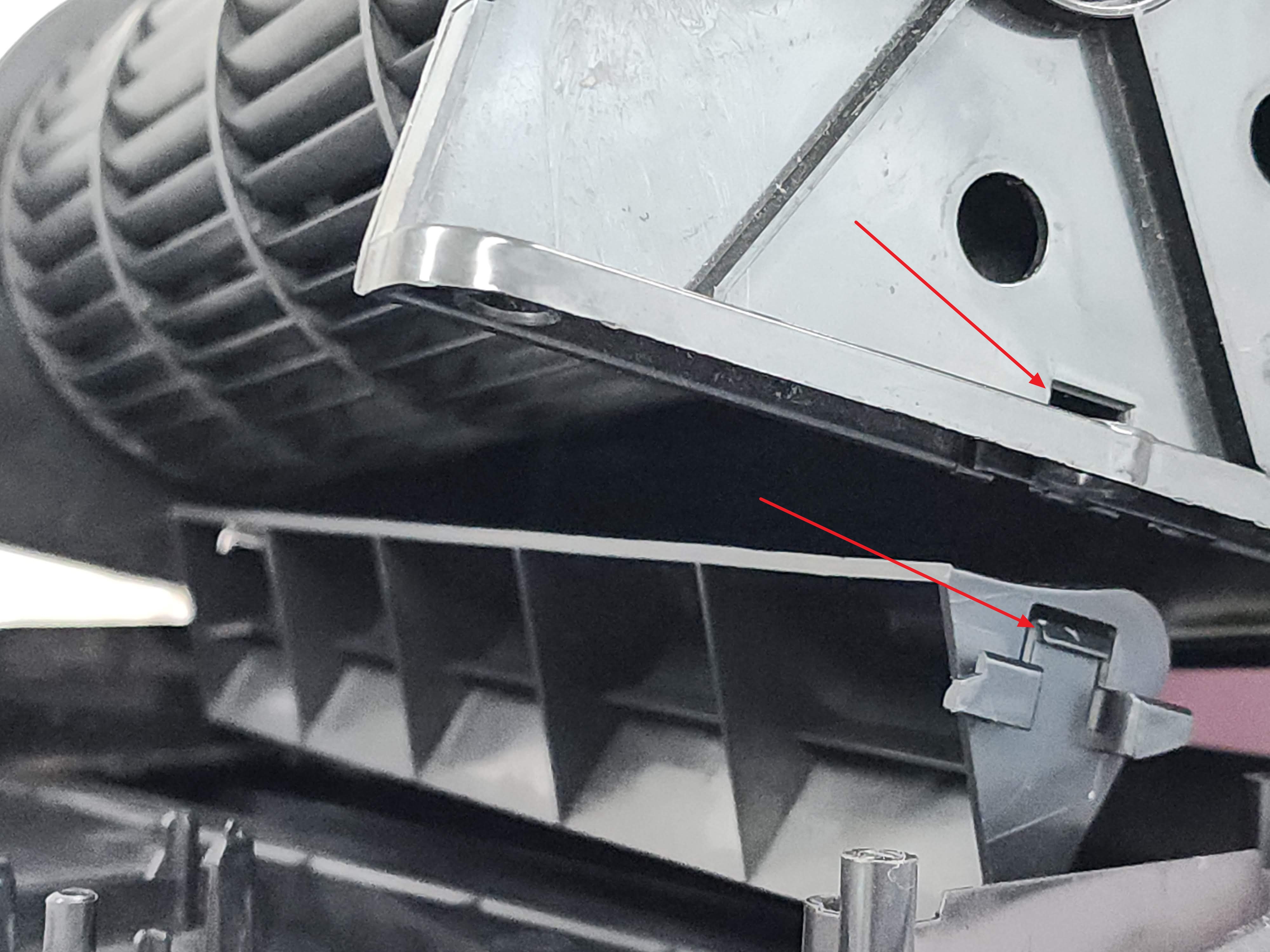

위 사진에서 위 화살표 부분과 아래 화살표 부분이 체결되는 부분입니다.

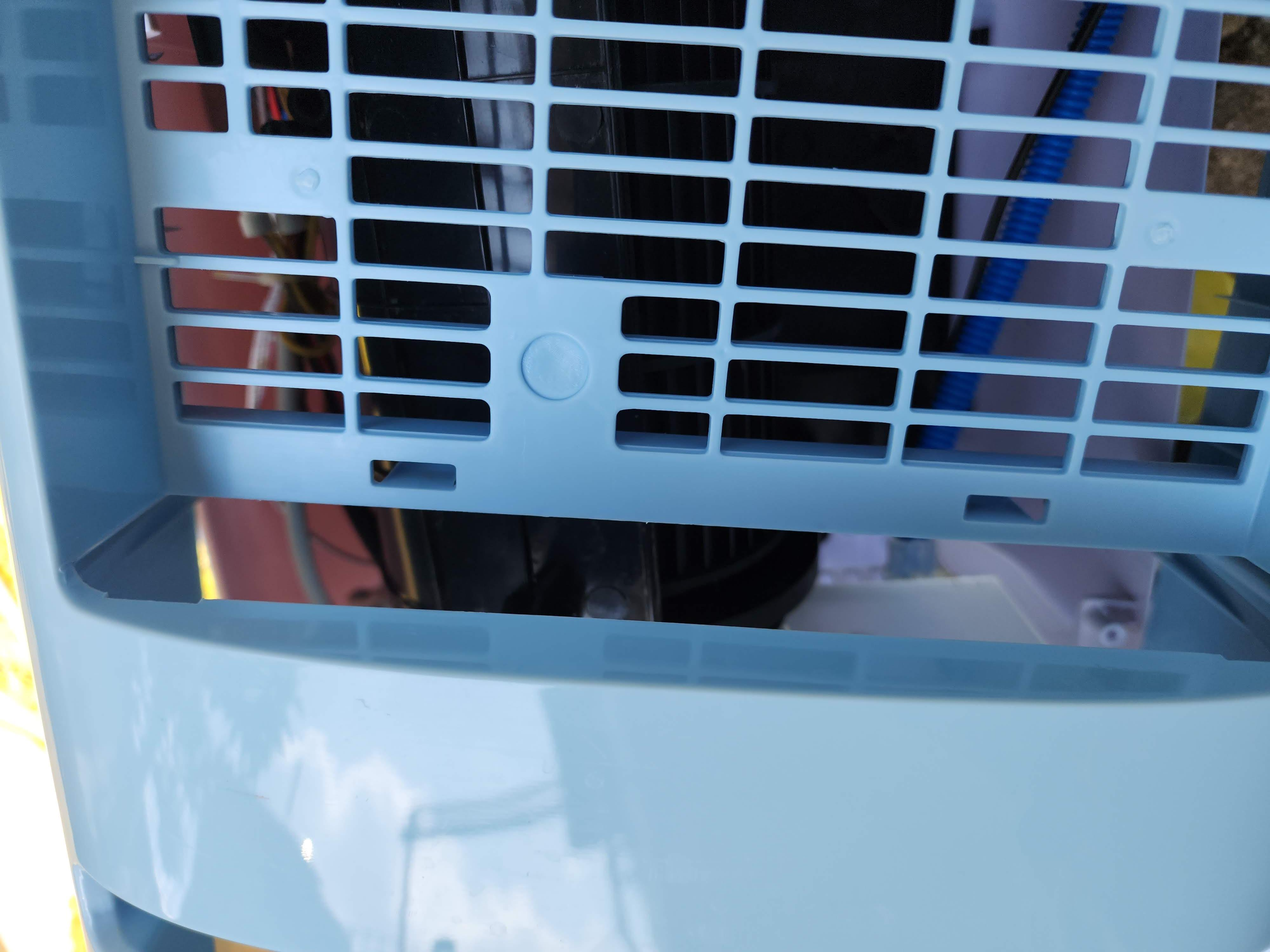

팬 아래 잘 보이지 않는 곳이어서 한참을 헤매이다 겨우 찾아 조립하였습니다.

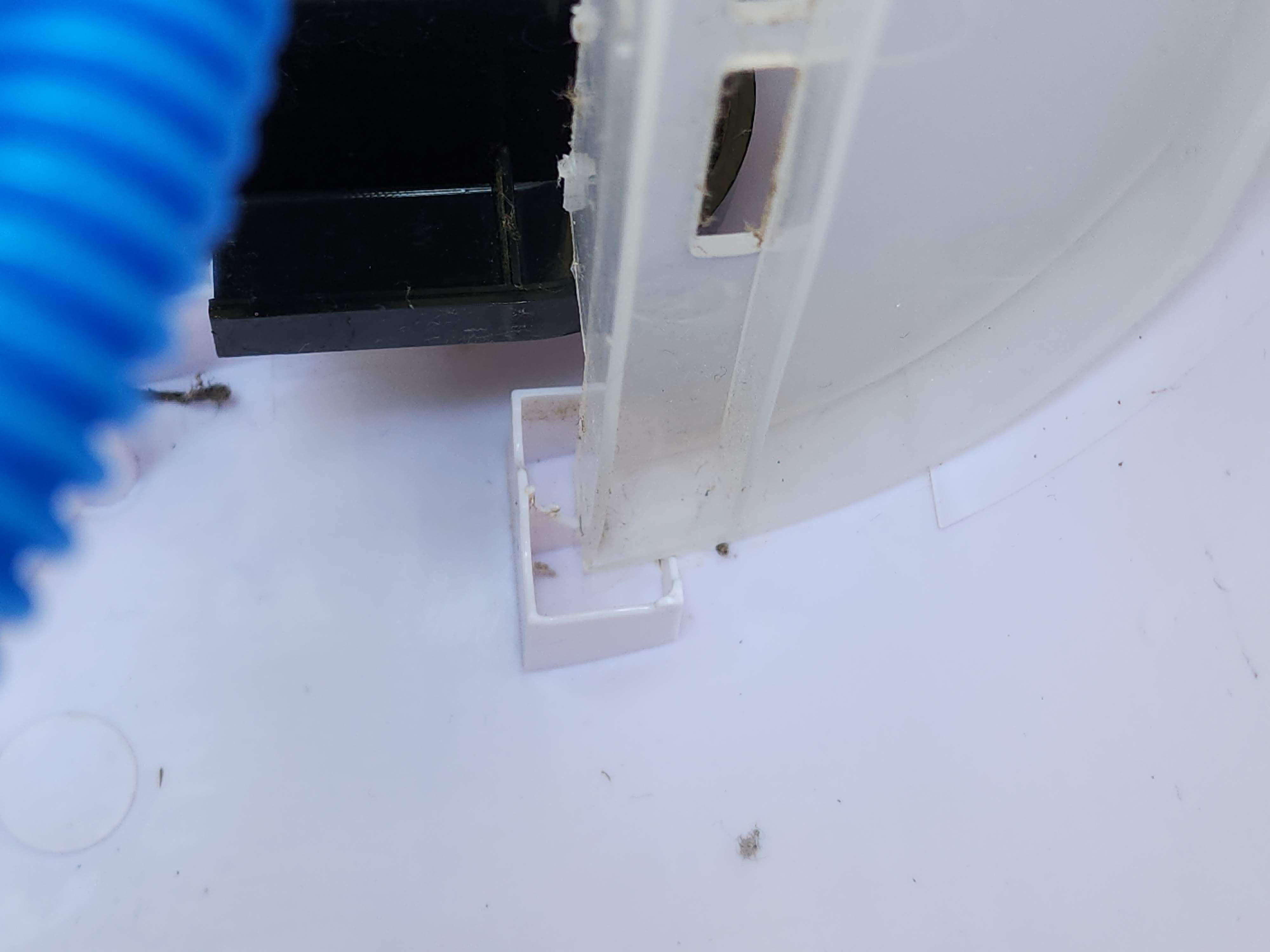

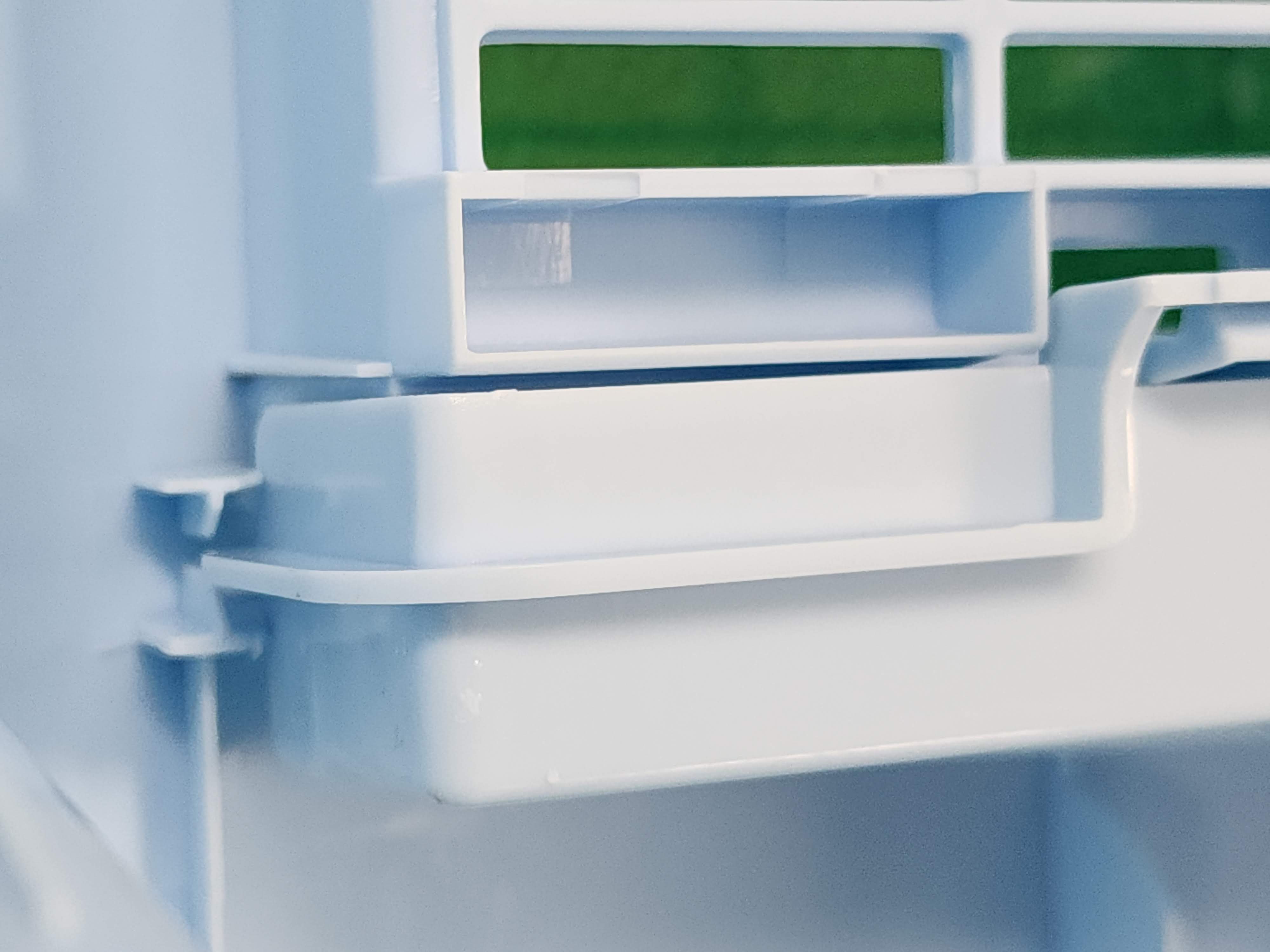

위 사진에서 동그라미 표시한 곳처럼 아래에서 위쪽으로 조립합니다.


부품 조립 위치를 조금 더 다른 각도에서 본 모습입니다.


조립하기 전에 전원을 연결하여 작동에 이상이 없는지 확인한 후에 나사를 체결한다면 혹시 있을 시행착오에 더 빨리 대응할 수 있습니다.
냉풍기의 바람을 좌우로 바꾸어 주는 모터의 작동 영상이니 참고하시기 바랍니다.


수고하셨습니다.
